Kühlwasser-Tankanlagen

Der Kühlturm bildet zwar in einem Rückkühlwerk eine zentrale Einheit, ist aber dennoch nur eine Komponente der gesamten Anlage. Das Umlaufwasser, das zur Kühlung der Anlagen-prozesse benötigt wird, muss bereitgestellt werden. Dazu dienen Wasserbecken, die je nach Größe und den jeweiligen Anforderungen  aus Beton, Stahl aber auch aus Kunststoffen hergestellt werden.



Basic-Konfiguration

Diese Konfiguration kommt dann zum Tragen, wenn bereits bauseitig die Wasseraufbereitung und eine übergeordnete GLT vorhanden ist und die Anlage als Einkreis-System arbeiten soll.



Die Komponenten sind:



  • PE-Tank in Rund- oder Rechteckform mit folgenden Anschlüssen:



Pumpenanschluss mit Los-Flansch
Rücklauf-Anschluss, Kaltwasser Kühlturm
Mannloch 600 mm mit Steckdeckel
Be- und Entlüftung
Überlauf mit Los-Flansch
Frischwasseranschluss
Entleerung R 2" Muffe
Anschlüsse für Dosierstationen R 1" Muffe (je)
Füllstandsanzeige Plexiglas

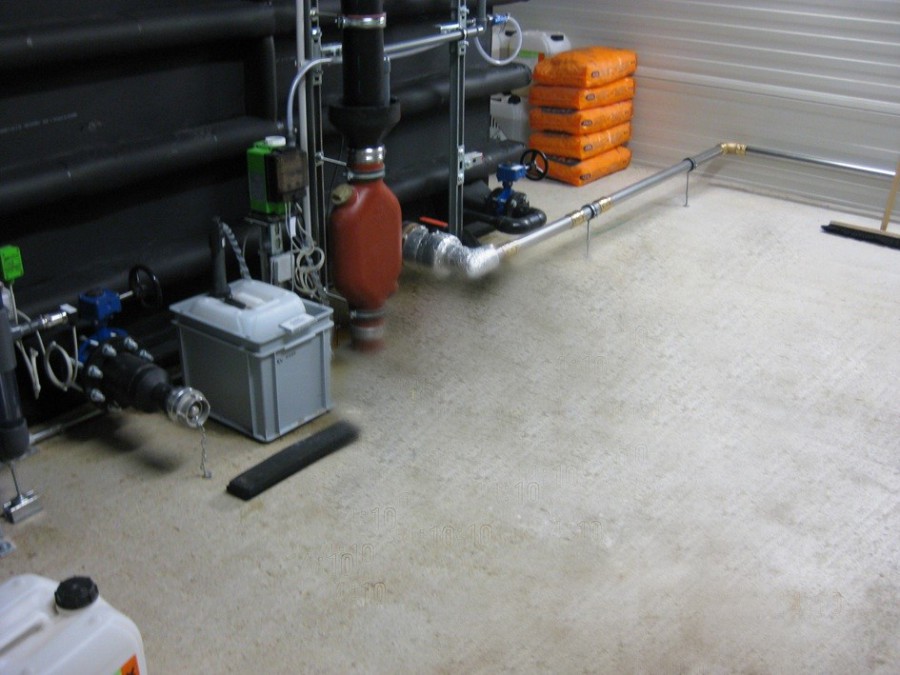

  • Pumpen-Modul - auf verzinktem Stahlrahmen montiert mit folgenden Fittings:
Pumpe: Blockpumpe mit 30 m Förderhöhe
Erweiterungen auf der Saug- und Druckseite
Disco-Rückschlagklappe auf der Druckseite
Absperrklappen auf der Saug- und Druckseite
Gummikompensator
Druck- und Temperaturanzeigen

Optimum-Konfiguration:



Diese Konfiguration ist für den autarken Kühlturm- und Anlagenbetrieb erstellt, das bedeutet, dass zu den Komponenten der Basic-Konfiguration auch die Wasseraufbereitung und die Steuerung (Siemens SPS), sowie der Schaltschrank geliefert wird. Der Kühlwassertank ist für ein Zweikreis-Betrieomit einen weiteren Pumpenanschluss, 2 Mannlöcher mit Steckdeckel und eine Trennwand zur Separation.



In den kleineren Leistungsbereichen gehören Kunststofftanks zu den geeignetsten und günstigsten Lösungen. Zum Einsatz kommen in der Regel Tanks aus Polyethylen (PE), Polypropylen (PP) und Polyvinylchlorid (PVC).



Unsere Tankmodule sind in der Basic- oder in der Optimum-Konfiguration auf unser Kühlturmprogramm abgestimmt.
